環(huán)氧地坪相較普通的混凝土路面、瀝青路面等更加的結(jié)實，但是使用時間久了也不對其進行保養(yǎng)或者底部基面開裂都會導(dǎo)致表層的環(huán)氧地坪開裂，那么在環(huán)氧地坪開裂后怎樣進行修補呢？下面這篇文章就來為大家簡單地介紹一下。

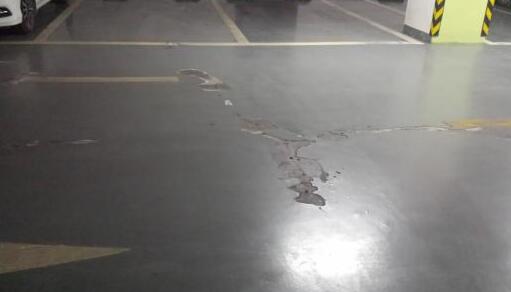

環(huán)氧地坪漆地面裂紋處理

　　1、根據(jù)裂縫類型和所處位置不同,對其進行處理的方法也不同,對混凝土裂縫處理應(yīng)遵循以下原則:

　　(1)表面有防滲、抗沖、耐磨要求部位的裂縫應(yīng)進行表面處理。

　　(2)減弱結(jié)構(gòu)的整體性、強度、防滲性能和可能造成內(nèi)部布筋銹蝕的裂縫,要進行灌漿處理。

　　(3)危及建筑物安全運行的裂縫,除采取灌漿處理外,必要時還應(yīng)采取其它的加固措施。

　　(4)對溫度反映敏感的裂縫,應(yīng)在低溫季節(jié)后期裂縫開度較大時處理。

　　(5)對活動性裂縫必須采用柔性材料進行處理。

　　2、常見基層裂縫處理方案的選擇與確定

　　(1)判斷裂縫是活動的還是靜止的?

　　(2)是否需要加固處理?

　　(3)裂縫產(chǎn)生的主要原因是什么?

　　(4)裂縫未來的變化(數(shù)值和方向)如何?

　　3、常見基層裂縫修補材料的選用

　　根據(jù)基層裂縫修補目的和裂縫程度的不同,需采用剛性或塑性材料,剛性材料常見為水泥基聚合物和樹脂類材料;塑性材料常見為改性瀝青油膏、塑料油膏、高分子密封材料等等,需根據(jù)不同情況選擇修補材料。

　　環(huán)氧樹脂是最常見的裂縫灌注材料。它具有來源廣,粘度低,可灌性好,擴散能力強,施工方便,較高的機械強度,并能抵抗混凝土所遇到的大多數(shù)化學(xué)侵蝕,環(huán)氧樹脂可以灌入到0.05㎜的裂縫。

　　4、常見基層裂縫的修補方法

　　基層裂縫的修補：應(yīng)視裂縫對基層損傷程度的不同,而采取不同的修補方法。修補方法大體上分為修復(fù)、加固及更換三類。

　　表面修補法：表面修補法是最簡單和最普通的裂縫修補方法,主要針對混凝土微裂縫(≤0.5mm)的修補,修補的混凝土基層表面應(yīng)堅實、清潔,干燥,利用低粘度的液態(tài)環(huán)氧樹脂漿料重力作用來密封裂縫。

　　用環(huán)氧樹脂漿料進行表面修補：其處理要點是先清潔需處理的表面,然后用毛刷反復(fù)涂刷配置好的環(huán)氧樹脂漿料,每隔3~5min涂一次,至涂層厚度達到0.5mm左右為止。

　　用這種處理方法的環(huán)氧樹脂漿料可滲入深度達5~15mm,能有效對微裂縫進行鉚固,防止其繼續(xù)擴散。
