一、環(huán)氧地坪開(kāi)裂的原因

　　混凝土裂縫一般可以分為伸縮縫、施工縫、溫度應(yīng)力裂縫。

　　伸縮縫：伸縮縫是根據(jù)結(jié)構(gòu)布置、地質(zhì)條件和施工布置、施工強(qiáng)度等在結(jié)構(gòu)物中設(shè)置的橫向縫。因?yàn)樯炜s縫需要滿足整體建筑物的應(yīng)力變化，所以對(duì)于伸縮縫處理需用彈性材質(zhì)，外面鋪設(shè)金屬板材進(jìn)行保護(hù)。

　　施工縫：施工縫指的是在混凝土澆筑過(guò)程中，因?yàn)樵O(shè)計(jì)要求或者施工需要分段澆筑而在先、后澆筑的混凝土之間形成的接縫。施工縫只是因后澆筑混凝土超過(guò)初凝的時(shí)間，而與先澆筑的混凝土之間存在一個(gè)結(jié)合面，此結(jié)合面就稱之為施工縫。這不是真正的“縫”。

　　溫度應(yīng)力裂縫：在混凝土中出現(xiàn)最多的裂縫就是溫度應(yīng)力裂縫。施工過(guò)程中由于基礎(chǔ)溫差和混凝土內(nèi)外溫差過(guò)大，導(dǎo)致溫度應(yīng)力裂縫產(chǎn)生。根據(jù)溫度應(yīng)力裂縫表現(xiàn)形式上的不同，溫度應(yīng)力裂縫又可分為表面裂縫、深層裂縫、貫通裂縫三種。

　　在一定條件下，表面裂縫會(huì)發(fā)展成深層裂縫，深層裂縫也會(huì)發(fā)展成貫穿裂縫，如果不及時(shí)對(duì)裂縫進(jìn)行修復(fù)，將會(huì)直接影響到環(huán)氧地坪的裝飾效果�；炷�土溫度應(yīng)力深層裂縫和貫通裂縫，屬于結(jié)構(gòu)破壞裂縫，表層修補(bǔ)基本作用不大,需從裂開(kāi)基面徹底切開(kāi)進(jìn)行修補(bǔ)補(bǔ)強(qiáng)。

　　伸縮縫和施工縫是為滿足混凝土應(yīng)力變化而人為設(shè)置的。溫度應(yīng)力裂縫是由于混凝土本身應(yīng)力變化而產(chǎn)生的，需要我們及時(shí)去處理。

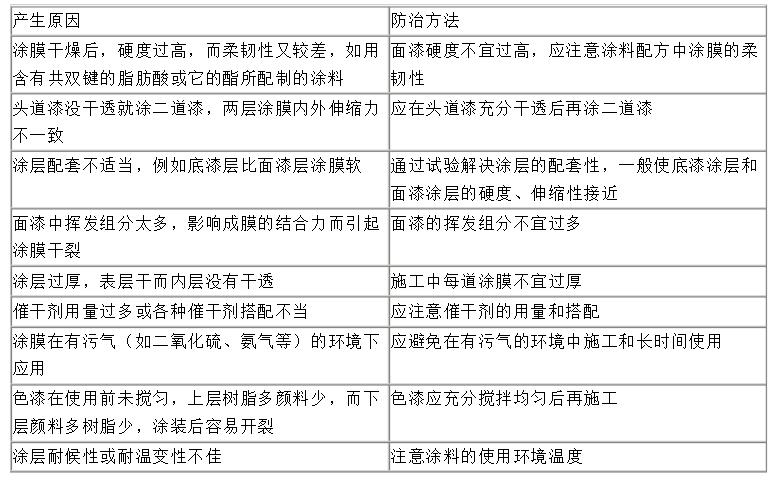

環(huán)氧地坪開(kāi)裂的原因以及相應(yīng)的處理措施

二、環(huán)氧地坪裂縫怎么處理

　　(一)表面類(lèi)

　　1.表面修補(bǔ)法

　　表面修補(bǔ)法是最簡(jiǎn)單和最普通的裂縫修補(bǔ)方法，主要針對(duì)混凝土微裂縫(≤0.5mm)的修補(bǔ)，用環(huán)氧樹(shù)脂漿料進(jìn)行表面修補(bǔ)，其處理要點(diǎn)是先清潔需處理的表面，然后用毛刷反復(fù)涂刷配置好的環(huán)氧樹(shù)脂漿料，每隔3～5min涂一次，至涂層厚度達(dá)到0.5mm左右為止。用這種處理方法的環(huán)氧樹(shù)脂漿料可滲入深度達(dá)5～15mm，能有效對(duì)微裂縫進(jìn)行鉚固，防止其繼續(xù)擴(kuò)散。

　　2.嵌縫封堵法

　　嵌縫法是裂縫修補(bǔ)中最常用的一種方法，是在只用表面處理不能充分修補(bǔ)的場(chǎng)合所采用的修補(bǔ)方法，它通常是在待修補(bǔ)的混凝土裂縫內(nèi)部和表面用高速旋轉(zhuǎn)的切割機(jī)沿裂縫切15mm×30mm“V”形或“U”型槽口，清理干凈并使其干燥，在槽中嵌填塑性或剛性修補(bǔ)材料，以達(dá)到封閉裂縫的目的。

　　3.表面涂刷加玻璃纖維布法

　　表面涂刷加玻璃纖維布法是對(duì)變形不穩(wěn)定裂縫修補(bǔ)較為理想的修補(bǔ)方法，目前常用的可采用環(huán)氧樹(shù)脂漿料加玻璃纖維布。其施工要點(diǎn)如下。將環(huán)氧樹(shù)脂甲乙組分按比例配合加適量石英粉攪拌均勻后，涂布在基層表面上打底料，要求涂層厚薄均勻，在涂刷環(huán)氧樹(shù)脂液料約半小時(shí)以后，將卷好的玻璃纖維布緊挨粘貼面平移粘貼上，邊貼邊向兩側(cè)輕輕排除氣泡，應(yīng)注意不讓玻璃纖維布起皺紋，不留空料點(diǎn)。

　　粘貼好第一層玻璃纖維布后，接著在此層玻璃纖維布上再刷一層環(huán)氧樹(shù)脂液料，按上法貼第二層玻璃纖維布和依次貼第三層玻璃纖維布。但請(qǐng)注意：玻璃纖維布層與層之間的搭接的接頭應(yīng)錯(cuò)開(kāi)間距，搭接寬度應(yīng)不少于5厘米。玻璃纖維布貼好后，不可避免在環(huán)氧樹(shù)脂液料層中會(huì)出現(xiàn)一些氣泡，這時(shí)可將氣泡處的玻璃纖維布用美工刀劃開(kāi)，重新粘貼1層玻璃纖維布。對(duì)玻璃纖維布的邊緣，再用環(huán)氧樹(shù)脂砂漿封邊。

　　最后，在玻璃纖維布上再涂刷一層環(huán)氧樹(shù)脂膠液，基本不粘手時(shí)，再涂以后幾層。一般涂1～3層，總厚度不小于0.5mm。處理時(shí)應(yīng)注意玻璃纖維布宜用非石蠟型，否則應(yīng)做脫蠟處理。被處理表面應(yīng)堅(jiān)實(shí)、清潔、干燥均勻涂刷環(huán)氧樹(shù)脂也了液料，凹陷不平處用環(huán)氧批土修補(bǔ)填平，自然固化后粘貼玻璃纖維布1～3層。

　　(二)加固類(lèi)

　　1灌漿法

　　灌漿法主要適用于較寬的深層裂縫(≥0.5mm)混凝土面層裂縫的修補(bǔ)，是非常有效的修補(bǔ)方法。它是利用壓力設(shè)備將修補(bǔ)材料壓入混凝土的裂縫中，修補(bǔ)材料硬化后與混凝土形成一個(gè)整體，從而起到加固，防止二次開(kāi)裂的目的。

　　2結(jié)構(gòu)加固法

　　當(dāng)裂縫較深而板塊較小，影響到混凝土面層局部結(jié)構(gòu)的性能，并且工期很緊的情況下，就要考慮采取加固法對(duì)混凝土面層結(jié)構(gòu)進(jìn)行處理。面層板塊加固可采用放置拉結(jié)鋸齒鐵片(寬2cm,長(zhǎng)10-15cm)，沿裂縫縱向方向等距間隔30cm切開(kāi)鋸齒鐵片長(zhǎng)度的凹槽，將鋸齒鐵片嵌入凹槽，并用環(huán)氧樹(shù)脂漿料拌合適量石英砂填補(bǔ)凹槽，橫向裂縫再采用灌漿法進(jìn)行修補(bǔ)。

　　（三）更換類(lèi)

　　在考慮時(shí)間性的前提下，對(duì)開(kāi)裂較為嚴(yán)重連帶產(chǎn)生局部空鼓的基層，可將開(kāi)裂，空鼓處鏟除，清理浮灰砂漿，用環(huán)氧樹(shù)脂漿料打一道底漆，對(duì)粗糙基面進(jìn)行卯固，再用環(huán)氧樹(shù)脂漿料配合高比例石英砂制成高倍砂均勻攤鋪在基層至修補(bǔ)高度，再用環(huán)氧批土對(duì)修補(bǔ)區(qū)域進(jìn)行整體批刮處理。
