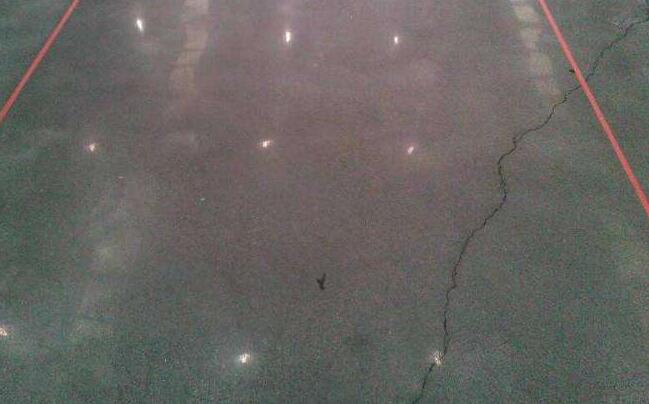

金剛砂地坪起水泡多發(fā)生在一樓或地下室，有時(shí)二樓以上也時(shí)有發(fā)生，金剛砂地坪起水泡一般在施工后不久就發(fā)現(xiàn)，有的上午鋪貼的地坪下午就有水泡。水泡由小到大，不斷發(fā)展，發(fā)展到一定程度后停止。

　　氣溫越高，水泡就越容易發(fā)生，發(fā)展的速度也越快。水泡形狀各異，其大小不一。有的水泡直徑達(dá)1m以上，高度達(dá)20~50mm。水泡的產(chǎn)生與施工地區(qū)沒(méi)有明顯的關(guān)系，同一地區(qū)有的嚴(yán)重，有的較輕，有的完好。

　　同一小組操作，同一材料施工的地面層，有的起水泡，有的完好，說(shuō)明水泡是多種因素造成的。

　　起水泡的原因，是大家關(guān)心的一個(gè)問(wèn)題，剖開水泡發(fā)現(xiàn)，泡內(nèi)都含有水分或炎黃色液體，環(huán)氧地面層與基層脫離，粘在基層上的膠結(jié)料被拉成峰窩狀。

　　按照“物理學(xué)”解釋，在盛有液體的密閉容器內(nèi)，液體蒸發(fā)，形成飽和狀態(tài)的三條曲線的溫度與壓力關(guān)系。

　　在密閉的容器內(nèi)，含有飽和水蒸汽的壓力，是隨著溫度的升高而上升，當(dāng)溫度為20.C時(shí)，鼓包內(nèi)的壓力為0.01MPa；而當(dāng)溫度為70~80.C之間是直線上升到0.1MPa。

　　很多地區(qū)在炎熱的夏季地面的極端輻射熱可達(dá)70.C左右，在這樣的高溫下，環(huán)氧膠結(jié)料已經(jīng)軟化粘力大大降低，因此就形同向輪胎內(nèi)漸漸鼓氣一樣，使環(huán)氧地面層中鼓起了大包，將膠結(jié)料被拉成蜂窩狀；其中沒(méi)有起水泡的部分環(huán)氧層和地面部分沾不牢固，仔細(xì)觀測(cè)接觸部分，也會(huì)發(fā)現(xiàn)有無(wú)法固化的部分，原因是環(huán)氧有潮氣不能固化；那么水分從何處來(lái)的呢？

金剛砂地坪起水泡的原因

　　1.基層、如水泥砂漿找平層，最大含水率達(dá)12%左右，基層的最大含水量大于找平層。

　　2.環(huán)氧中的其它配料內(nèi)的脫水不盡。

　　3.環(huán)氧和基層施工時(shí)結(jié)合不好留下空隙和環(huán)氧本身的化學(xué)活性，沒(méi)有完全固化或者是遇到潮濕氣沒(méi)有完全固化的殘留物或氣體。

　　4.基層的地下滲透的潮濕氣體。
