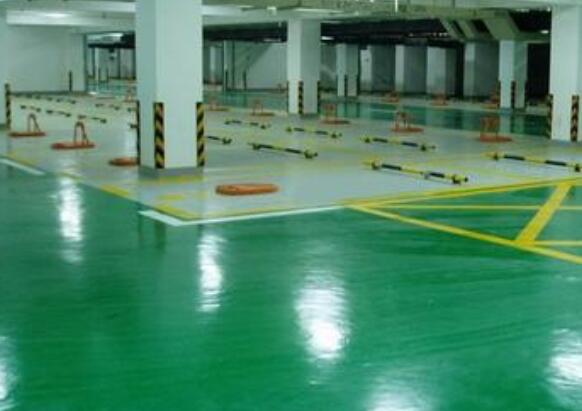

一、環(huán)氧樹脂地坪的好處

　　1、良好的耐磨性能，

　　2、良好的抗碾壓性能，

　　3、優(yōu)異的防滲透性能，

　　4、中等條件下的防腐蝕性能，

　　5、附著力良好，保證了涂層不龜裂、不脫落，

　　6、外觀平滑整潔，便于清潔維護(hù)，

　　7、費(fèi)用較低，

二、環(huán)氧樹脂地坪施工工藝

　　（一）、地坪表面的處理

　　1、新竣工的工業(yè)地坪必須經(jīng)過一定的養(yǎng)護(hù)后方可施工，約28天。

　　2、清除表面的水泥浮漿、舊漆以及粘附的垃圾雜物。

　　3、徹底清除表面的油污，用克油王清洗劑處理。

　　4、清除積水，并使潮處徹底干燥。

　　5、表面的清潔需用無塵清掃機(jī)及大型吸塵器來完成。

　　6、平整的表面允許空隙為2～2.5mm，含水量在6％以下，PH值6～80。

　　7、地坪表面的打毛，需用無塵打磨機(jī)來完成，并用吸塵器徹底清潔。

　　8、對(duì)地坪表面的洞孔和明顯凹陷處應(yīng)用膩?zhàn)觼硖钛a(bǔ)批刮，實(shí)干后，打磨吸塵。

　　（二）、涂飾封閉涂料

　　1、在處理清潔、平整的砼表面，采用高壓無氣噴涂或輥涂，環(huán)氧封閉底涂料一道。

　　2、環(huán)氧封閉漆有很強(qiáng)的滲透性，在涂刷底漆時(shí)應(yīng)加入一定量的稀釋劑，使稀釋后的底漆能滲入基層內(nèi)部，增強(qiáng)涂層和基層的附著力，其涂布必須連續(xù)，不得間斷，涂布量以表面剛好飽和為準(zhǔn)。

　　3、局部漏涂可用刷子補(bǔ)涂，表面多余的底漆必須在下道工序施工前打磨處理好。

　�。ㄈ�）、批刮批刮料

　　1、在實(shí)干(25℃，約4小時(shí))以后的底漆表面采用兩道批刮膩?zhàn)拥姆椒�，以確保地坪的耐磨損、耐壓性、碰撞、水、礦物油、酸堿溶液等性能，并調(diào)整地面平整度。

　　2、用100～200目的石英砂和環(huán)氧批刮料，作為第1道膩?zhàn)�，要充分�(jǐn)嚢杈鶆�、刮平，此道主要用于增�?qiáng)地面的耐磨及抗壓性能。

　　3、用砂袋式無塵滾動(dòng)磨砂機(jī)打磨第1道膩?zhàn)樱�并吸塵清潔。

　　4、用200—270目的石英砂和環(huán)氧批刮料，作為第1道膩?zhàn)�，要充分�(jǐn)嚢杈鶆�、刮平，此道主要用于增�?qiáng)地面的耐磨及平整度。

　　5、用砂袋式無塵滾動(dòng)磨砂機(jī)打磨第2道膩?zhàn)�，并吸塵清潔。

　　6、兩道膩?zhàn)訉?shí)干以后，如有麻面、裂縫處應(yīng)先進(jìn)行修補(bǔ)，然后用平板砂光機(jī)進(jìn)行打磨，使其平整，并吸塵清潔。

　　7、石英砂使用目數(shù)由現(xiàn)場(chǎng)工程師根據(jù)地面具體情況確定。

　�。ㄋ模�、涂飾地坪中間層

　　1、在打磨、清潔后的膩?zhàn)颖砻嫔?20℃，24小時(shí))用環(huán)氧地坪涂料涂飾中間層，涂飾方法可用刷涂、批刮、高壓無空氣噴涂，大面積施工以高壓無空氣噴涂為最佳，噴涂壓力為20～25Mpa。

　　2、此遍可使地面更趨于平整，更便于發(fā)現(xiàn)地面仍存在的缺陷，以便下一面層施工找平。

　　3、此遍還方便甲方對(duì)設(shè)備安裝等的安排。

　　（五）、涂飾地坪面層

　　1、在中間層實(shí)干后，進(jìn)行環(huán)氧地坪層涂裝，涂裝方法用批刮和高壓無空氣噴涂，但以高壓無空氣噴涂為宜。

　　2、涂裝前應(yīng)對(duì)于中間層用砂袋式無塵滾動(dòng)磨砂機(jī)進(jìn)行打磨、吸塵。

　　3、如甲方在中間層實(shí)干后，先進(jìn)行了設(shè)備的安裝調(diào)試，造成地面形成新的缺陷，應(yīng)用批刮料找平、打磨，并吸塵、清潔后噴涂面層。
